Велосипеды с ремнем и коробкой передач вместо традиционной цепи.

В Европейских странах, а также в Соединенных Штатах Америки все чаше стали появляться велосипеды в которых вместо цепи применяется зубчатый ремень, а за переключение скоростей отвечает специальная коробка передач для велосипеда.

В англоязычном Интернете их называют Gearbox Bike — велосипеды с коробкой передач. То есть, именно коробка, а не сам ремень используются в определении типа велосипеда. Если задуматься, не трудно понять причину: перекидывать зубчатый ремень для переключения передач подобно тому, как это делается с цепью, явно не выйдет. Соответственно, здесь нет «системы» (конструкции из двух или трех ведущих звезд разного размера на педальном узле) и нет кассеты (набора звезд на задней втулке). Разумеется, нет «петуха», торчащего вниз в районе заднего колеса, необходимого для переключения сзади и одновременно для натяжения цепи. Вы уже уловили преимущества новой конструкции?

Велосипед с ремнем вместо цепи

Кроме отсутствия выше названного элемента, расположенного близко к земле, здесь гораздо больше «дорожный просвет» в районе педального узла и это место, потенциально способное лечь на преодолеваемые бревна и камни, у ременного велосипеда гладкое — без звездочки. Кроме того, вся тяжесть трансмиссии у него сосредоточена в центре инерции байка — нет тяжелых элементов на заднем колесе. Ремень — не удивляйтесь — крепче цепи, его тяжелее порвать. Для обывателя это может показаться странным, но велосипедисты это, скорее всего, понимают сами — достаточно пару раз порвать цепь, и все сомнения отпадут. Говорят, что ремень не боится грязи и не требует смазки. Второе очевидно, первое — не очень, но пока нет оснований не верить тем, кто занимается разработкой ременных конструкций более 10 лет. И совсем уж мелочь (только не для тех, кто в теме): переключать передачи можно когда угодно, в том числе, под нагрузкой и без вращения педалей. Второе, опять же, очевидно из анализа конструкции, а первому пока придется верить на слово.

ремень вместо цепи на велосипеде

На сегодняшнее время основной лидер в производстве коробок передач — является французская компания Ingeartech, выпускающая продукцию под маркой Effigear. Эта компания начала активные поиски технического решения еще в 2002 году, поэтому догнать их потенциальным воздыхателям будет уже не просто.

Велосипеды с ремнем выпускаются уже и в Европе парочкой фирм (под марками Cavalerie или Nicolai) и в Америке. Правда, за океаном автор этих строк находил пока только варианты без коробки передач, скорее для городских прогулок, чем для серьезного катания по реальным спортивным трассам. Тем не менее, потихоньку идея пошла в велосипедный мир. Европейцам предлагаются в основном «двухподвесы», поскольку для жесткой пересеченной местности описанные выше преимущества более актуальны, чем для кросс-кантри.

Конструкция велосипеда с ремнем вместо цепи.

Хотя фотографии говорят сами за себя, дадим к ним небольшой комментарий. Во-первых, установить систему с ремнем и коробкой передач на обычную раму нельзя — это очевидно. Во-вторых, их нельзя поставить не поменяв втулку заднего колеса. В-третьих, поменять кое-что придется и спереди — как минимум, шифтеры и тросы. В общем, понятно, что о модернизации своего велосипеда речь не идет. Если покупать, то уже новый велосипед с трансмиссией у которой ремень.В домашних условиях кулибинам думаю не составит трудности сделать велосипед на ремне вместо цепи, но это только если он будет односкоростным.

ручка переключения передач велосипеда с ремнем

Немного о конструкции коробки передач. Она может иметь разное количество пар шестерней: 7, 8 или 9. Общее передаточное отношение в последнем случае достигает 444%, что примерно соответствует классическому цепному варианту с системой 24/36 и кассетой 11/34 (тут получается 460%). Можно без труда сделать передаточное отношение коробки передач еще больше, но острой необходимости в этом нет.

Велосипедная коробка передач изнутри

Велосипедная коробка передач изнутри

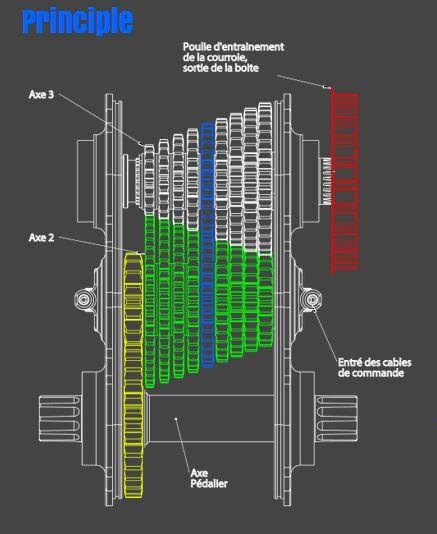

Внутри велосипедной коробки передач три вала. Первый только принимает крутящий момент от педалей и передает его второму валу. Второй и третий валы — основные, именно на них расположены пакеты шестеренок, находящиеся в постоянном зацеплении друг с другом (очень похоже на автомобильную коробку передач). На третьем валу, более нагруженном изгибающим моментом из-за наличия на нем ведущей шестерни зубчатого ремня, ничего сложного делать не стали. А вот второй вал (его по автомобильной аналогии можно было бы назвать и вторичным) отвечает за все переключения. Внутри этого вала (под шестернями) расположена подвижная муфта, которая перемещаясь вводит в зацепление со шлицами вторичного вала какую-либо из его шестерен. Соответственно, крутящий момент одновременно передается только через какую-то одну шестерню вторичного вала, а остальные просто прокручиваются относительно него.

конструкция велосипедной коробки передач

Вторичный вал не нагружен дополнительными изгибающими моментами ни от педального узла, ни от выходного вала коробки с сидящей на нем ведомой шестерней ременной передачи. Поэтому сомневаться в том, что такую конструкцию можно сделать надежной и долговечной, не приходится. На автомобилях вал не намного больше, а передаваемый там крутящий момент ничтожно мал велосипедному.

Конструкция кажется, должна быть более тяжелой, чем традиционная, поскольку шестерни в коробке передач явно толще, чем звездочки для цепи, да и по количеству здесь шестеренок больше. Конкретно с коробкой все так и есть, однако вспомним, что цепь тяжелее ремня, и что в традиционной схеме есть два переключателя (передний и задний), один из которых (задний) выполняет также функцию натяжителя цепи, отчего он совсем не маленький и не легкий. Ну и шифтеров в традиционной схеме два вместо одного. Разработчики утверждают, что в целом велосипед с ремнем и коробкой передач весит примерно столько же, сколько обычная конструкция (по крайней мере на двухподвесах). Так что, самая главная из кажущихся проблем не стоит выеденного яйца.

Интересно, на сколько такая трансмиссия практичнее стандартной цепной. На сколько трудно будет настроить коробку передач, натянуть ремень. На классическом горном велосипеде настройка заднего переключателя не занимает много времени, так же настройка переднего переключателя проста и быстра для понимающего человека.

таблица сравнения веса велосипедов с цепью и ремнем

Таблица сравнения веса велосипедов с цепью и ремнем

Из таблицы видно, что велосипед с обычной 90-ти скоростной трансмиссией на цепи и велосипед с коробкой передач на ремне, практически имеют одинаковый вес.

Наверняка, есть другие проблемы, о которых разработчики не говорят, а автор этой статьи не догадывается. По мере появления все большего числа таких велосипедов с ремнем вместо цепи станет понятно, какие вылезут у них слабые места. А пока нужно признать идею красивой и как минимум интересной. Время покажет насколько это практично и выгодно.
